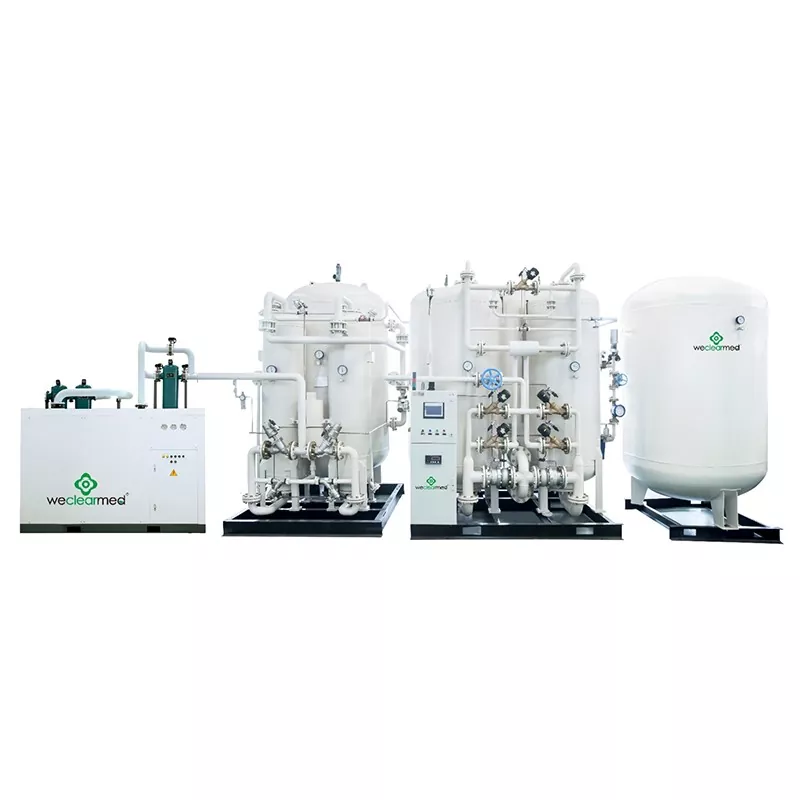

PSA Generator

Ang proseso ng generator ng PSA ay nagpapakilala sa proseso ng mababang presyon sa kagamitan sa paghihiwalay ng hangin, na binabawasan ang pagkonsumo ng enerhiya ng paghihiwalay ng hangin at nagpapabuti sa kaligtasan ng operasyon. Ang mga kalkulasyon ng proseso at disenyo ng kagamitan sa yunit ay gumagamit ng kaukulang software ng kemikal para sa mga kalkulasyon ng distillation ng proseso at mga kalkulasyon ng istruktura upang matiyak na ang kagamitan ay advanced at maaasahan.

Upang matugunan ang demand sa merkado, ang kumpanya ay hindi lamang gumagawa ng maginoo na panlabas na kagamitan sa paghihiwalay ng hangin ng compression, ngunit binuo din ng isang serye ng proseso ng paghihiwalay ng air ng panloob na compression, binabawasan ang pag -install ng workload ng kumpletong hanay ng mga kagamitan at pagpapanatili ng kagamitan.

Ang kumpanya ay dinisenyo at nakabuo ng mga sistema ng paglilinis na may disenyo na naka-mount na naka-mount upang mabawasan ang oras ng pag-install ng piping sa site. Ang kagamitan sa paghihiwalay ng hangin ng likido ay nangangailangan ng mas maraming kapasidad ng paglamig kaysa sa kagamitan sa paghihiwalay ng hangin sa gas.

Ayon sa iba't ibang output ng likidong kagamitan sa paghihiwalay ng hangin, gumagamit kami ng iba't ibang iba't ibang mga proseso ng pag-ikot ng pagpapalamig: ang presyur na pagpapalawak ng turbine pagpapalawak, mababang temperatura pre-cooling mekanismo ng pagpapalamig, sa pamamagitan ng iba't ibang mga paraan upang makamit ang layunin ng pagbabawas ng pagkonsumo ng enerhiya. Ang control system ay nagpatibay ng DCS o PLC control system, at instrumento ng patlang ng katulong, upang ang buong hanay ng kagamitan upang makamit ang simpleng operasyon, katatagan at pagiging maaasahan.

Proseso ng teknolohikal

1. Air compressor (uri ng tornilyo): Ang hangin ay ginagamit bilang hilaw na materyal upang mangolekta at i -compress ang hangin sa 8 bar.

2. Cold Dryer: Ang karaniwang pagsasaayos ay nag -aalis ng kahalumigmigan at mga impurities mula sa himpapawid, na ginagawa ang punto ng hamog na pag -abot ng hangin -20 ℃ (ang intermediate na pagsasaayos ay gumagamit ng adsorption dryer, ang dew point ay umabot -40 ℃; advanced na pagsasaayos ay gumagamit ng kombinasyon ng kombinasyon, ang dew point ay umaabot -60 ℃).

3. Filter ng Precision: A/T/C Tatlong yugto ng filter para sa pag-alis ng langis at alikabok at pag-alis ng karumihan

4. Air Buffer Tank: Nag -iimbak ng dalisay at dry air bilang Raw Material Reserve para sa kasunod na adsorption at paghihiwalay ng oxygen at nitrogen.

5. Adsorption Tower: Ang mga tower ng A&B adsorption ay maaaring gumana nang halili, magbagong buhay ng adsorption, at i -filter ang mga molekula ng oxygen sa pamamagitan ng pagpuno ng mga sodium na uri ng molekular.

6. Oxygen & Nitrogen Analyzer: Real-time na pagsubaybay at pagsusuri ng kadalisayan ng oxygen at nitrogen

7. Valves & Pipelines: Ang mga Intelligent Control Valves ay nakamit ang ganap na awtomatikong operasyon ng kagamitan, kontrol ng PLC, pipeline ng Sus304.

8. Oxygen & Nitrogen Buffer Tanks: Mag -imbak ng oxygen at nitrogen na may kwalipikadong kadalisayan

9. Pressure Regulator: Ayusin at patatagin ang outlet pressure ng oxygen at nitrogen (3-6 bar).

10. Dust Filter: Alisin ang alikabok na sanhi ng mga molekular na sieves sa oxygen at nitrogen

11. Suriin ang balbula: Pinipigilan ang oxygen at nitrogen reflux

12. Turbocharger: Isang oxygen at nitrogen booster na pinalalaki ang presyon ng oxygen at nitrogen sa pagpuno ng presyon, karaniwang 150 bar o 200 bar

13. Pressure Regulate Valve: Oxygen & Nitrogen Compressor Pressure Regulation

14. Pag-singil ng Pag-charge: Ilipat ang mataas na presyon ng oxygen at nitrogen sa bawat gas cylinder
